概述
HS-FA2X1/8-P6-RF型組合導電滑環用于安裝在設備的端面，適合于流體+電功率的傳遞，同時尾部轉軸可用于安裝編碼器、齒輪等。
導電滑環安裝在流體滑環的軸上，轉子部分信號導線從旋轉接頭的中間孔引出，定子部分信號先從定子主體的徑向引出。組合滑環的轉子使用法蘭安裝固定，定子部分通過止轉桿限制定子的跟隨轉動。
整體產品具有安裝簡單，結構緊湊的特點。
型號：

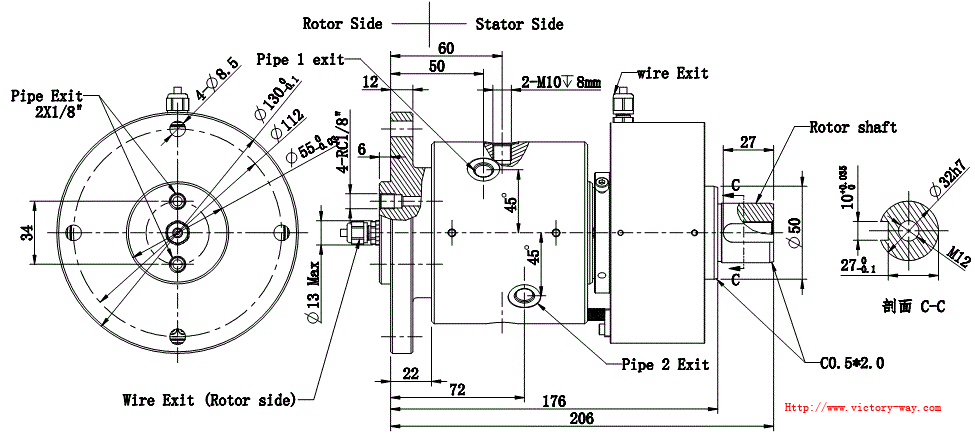

尺寸：
產品特點：
- 兩只寬大精密軸承支撐,運轉平穩,軸承終生無需維護；
- 進口專用密封件,保證長壽命運轉；
- 軸芯經特殊處理保證了足夠耐磨性；
- 殼體可由鋁合金、不銹鋼或銅制作;
- 獨特的排泄孔回流設計,防止泄漏至外部影響環境；
- 安裝方式、規格可定制
- 各項技術指標達到國外同類產品；
- 中心提供轉軸，便于客戶功能擴展
技術參數:
|
最大轉速
|
300Rpm
|
|
工作溫度
|
-30～90℃
|
|
防護等級
|
IP54
|
|
殼體材料
|
鋁合金
|
電滑環部分A：
|
通路數
|
12通路（信號）
|
|
工作電壓
|
240V
|
|
電流
|
2A
|
|
接觸材質
|
貴金屬
|
|
接觸電阻
|
40毫歐
|
|
絕緣強度
|
500VAC@50Hz,60S
|
|
絕緣電阻
|
500M MΩ@600VDC
|
氣動滑環部分B:
|
通路數
|
2
|
|
工作壓力
|
1.6Mpa
|
|
工作介質
|
壓縮空氣/真空
|
可選項：
●可使用不同的流體：空氣、冷卻液、液壓油、蒸汽；
●最高轉速可達 2500 轉 / 分；
●壓強可達 25Mpa；
●工作溫度可達 -30--200℃ .
●可以提供從單通道，多通道的標準系列產品，以及定制產品；
●液壓旋轉接頭和電氣滑環可分離，可單獨工作，維護方便，
●安裝法蘭
