| ?描述 |
|

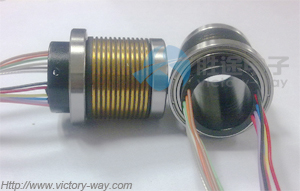

VTC 系列微型通孔式導電滑環是微型中心帶孔滑環，標準的TC系列滑環的軸中心位置有直徑 7、15、20mm 的通孔。此類滑環結合標準通孔式滑環與帽式滑環的特點，采用多觸點貴金屬纖維刷，接觸彩色耐高溫導線 , 長壽命設計，精密雙滾珠軸承，鋁合金外殼。
具有工作可靠，驅動扭矩低、電氣噪音低、體積極其小等特點，適用于微弱信號或小功率電流傳輸。
|
 |
標準的微型通孔滑環可提供6路、12路、24路傳送電源、信號或多路并列提高載流量等.廣泛應用在安防、自動化設備中。
根據導電滑環內徑尺寸，分為VTC7，VTC15，VTC20等系列。 |
|
| ?型號 |
|
|
類型
|
型號
|
圖片
|
參數
|
規格
|
|
孔徑
|
通路數
|
電流
|
工作電壓
|
外徑
|
轉速
|
|
微型過孔式滑環
|
VTC7系列
|
|
7mm
|
1～12
|
2A/路
|
240VAC/DC
|
Φ24.6*26.7
|
300或更高
|
|
|
VTC15
|
|
15mm
|
1～12
|
2A/路
|
240VAC/DC
|
Φ32.6*26.7
|
300或更高
|
|
|
TC15-24
|
|
15mm
|
1～24
|
2A/路
|
240VAC/DC
|
Φ32,6*41.7
|
300或更高
|
|
|
VTC20系列
|
|
20mm
|
1～12
|
2A/路
|
240VAC/DC
|
Φ42.0*29.0
|
300或更高
|
|
|
VTC25
|
|
|
|
|
|
|
|
|
|
|
|
TBD
|
|
|

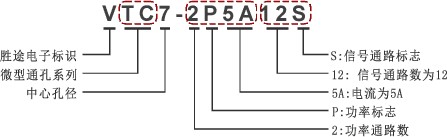

| ?編碼規則 |
|
 |
| ?典型應用 |
|
| ●旋轉平臺、測試設備； |
●機器人和旋轉傳感器； |
| ●展臺設備； |
●醫療設備; |
| ●微型機電裝置. |
●自動化轉臺 |
|
| ?可選項 |
|
| ●更高的電壓，電流可選; |
●更高轉速; |
| ●更寬的溫度范圍; |
●更高的防護級別; |
| ●出線方向可選擇; |
●安裝法蘭. |
| ●通孔直徑可定制； |
|
|
