| ?描述 |
|
|
電液組合滑環又稱為混合滑環,流體滑環,混合旋轉接頭等,
電液組合滑環用于同時承載電流和流體，承載電流的部分為電滑環，可以用來傳遞功率、微弱信號等。承載流體部分，可以用于傳遞壓縮空氣、液壓油、蒸汽等流體，或形成完整的真空通道。
勝途電子的組合滑環根據客戶的實際工況，選用最合適的密封材料，獨有的密封泄漏檢測孔設計及泄漏保護結構，確保在壽命周期內安全可靠的工作。
|
 |
| |
|
| ?型號 |
|
因組合導電滑環的規格需要根據客戶的需求調整，因此暫無標準件，以下表格僅為我公司批量生產的具有代表性的部分產品，歡迎來電咨詢，我們將根據您的具體要求選擇最合適的產品。
|
No
|
P/N
|
轉速
|
安裝方式
|
液壓旋轉部分
|
電滑環部分
|
|
通路
|
通徑
|
介質
|
壓力
|
電流
|
電壓
|
通路
|
| 1 |
|
100 |
轉子法蘭
|
2
|
1/8”
|
壓縮空氣
|
1.6Mpa
|
2 |
240 |
12 |
| 2 |
|
300 |
定子法蘭
|
2 |
1/2”
|
壓縮空氣/真空
|
-500 mBar
|
2
|
240
|
24
|
| 3 |
|
60 |
轉子法蘭
|
2 |
1/8”
|
液壓油
|
20.0Mpa
|
10
|
380
|
6
|
| 4 |
|
300 |
定子法蘭
|
1 |
1/2”
|
壓縮空氣
|
1.6 Mpa
|
10
|
380
|
6
|
| 5 |
HS-
|
您的需求
|
|

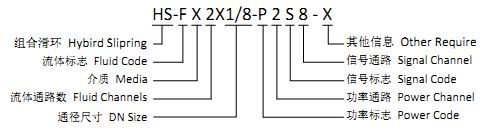

| ?編碼規則 |
|
 |
| ?典型應用 |
|
| ●旋轉平臺、測試設備； |
●機器人和旋轉傳感器； |
| ●展臺設備； |
●醫療設備; |
| ●機電裝置. |
●自動化轉臺 |
|
| ?可選項 |
|
| ●可使用不同的流體：空氣、冷卻液、液壓油、蒸汽； |
●更高轉速; |
| ●壓強可達 25Mpa; |
●更高的防護級別; |
| ●出線方向可選擇; |
●安裝法蘭. |
| ●通孔直徑可定制； |
●工作溫度可達 -30--200℃ |
| ●液壓旋轉接頭和電氣滑環可分離，可單獨工作，維護方便 |
●更多通路 |
|
