| ?描述 |
|
VTC 系列微型通孔滑環是微型中心帶孔滑環.又稱為微型過孔滑環，緊湊型過孔滑環.
TC20 系列微型通孔式導電滑環是微型中心帶孔滑環，此類滑環結合標準通孔式 滑環與帽式滑環的特點，采用多觸點貴金屬纖維刷接觸，彩色耐高溫導線 , 長壽命設計，精密雙滾珠軸承，鋁合金外殼。具有工作可靠，驅 動扭矩低、電氣噪音低、體積極其小等特點，適用于微弱信號或小功率電流傳輸。
TC20-12微型過孔滑環，內孔為20mm，提供12路2A的電源或信號通路，外徑僅42mm，高度僅34.2mm。
TC20-12微型過孔滑環可提供6路、12路傳送電源、信號或多路并列提高載流量等.廣泛應用在安防、自動化設備中。 |

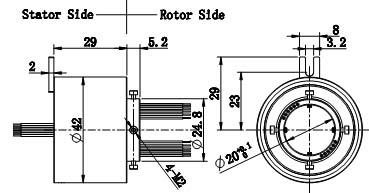

| ?尺寸 |
(單位mm) |
 |
| ?型號列表 |
|
| |

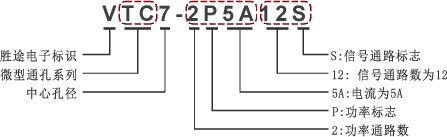

| ?編碼規則 |
|
 |
| ?性能參數 |
|
|
額定轉速
|
300 RPM |
|
額定電壓 |
240 VAC/DC |
| 工作溫度 |
-30 ℃～+80 ℃ |
額定電流 |
2A/路 |
| 耐壓 |
600 V DC @ 50Hz |
|
絕緣電阻 |
>=200 MΩ @ 600 V AC |
| 電子噪音 |
不超過60 mΩ |
殼體材料 |
鋁合金 |
|
| ?特點 |
|
| ●15~20mm通孔，1~12通路可選)； |
●緊湊結構，滿足微型化需求，最小的通孔式導電滑環； |
| ●鋁合金的主軸及外殼，較好的屏蔽性能； |
●可提供不同電氣通路組合； |
| ●采用金對金觸點，保證極低接觸電阻和超長工作壽命； |
●可傳輸視頻，控制，傳感，電源，以太網 |
| ●適合于中小型系統微弱控制信號； |
●無需維護. |
|
| ?典型應用 |
|
| ●旋轉平臺； |
●包裝機械； |
| ●電纜卷筒； |
●干燥、攪拌設備； |
| ●測試設備； |
●機器人和旋轉傳感器 |
| ●展臺設備 |
●醫療設備 |
|
| ?可選項 |
|
| ●更高的電壓，電流可選; |
●更高轉速; |
| ●更寬的溫度范圍; |
●更高的防護級別; |
| ●出線方向可選擇; |
●安裝法蘭. |
| ●殼體材料； |
|
|
微型通孔滑環（VTC系列）
