內徑50.8mm通孔滑環

產品名稱：內徑50.8mm通孔滑環

產品編號：VT50

詳細說明：

?描述

通孔滑環又稱為軸式滑環、通孔集電環、過孔滑環等。這類滑環的中心有通孔，便于安裝液壓、氣動、或者傳動軸。通孔滑環使用模塊化的組裝方式，方便快捷的按客戶要求來定制電流、電壓、中心孔徑等.滑環部品使用標準部件以降低成本并提高生產率，是目前使用最廣、最具性價比的工業導電滑環。
VST50是標準的過孔式滑環，其軸的中心位置有φ50.8mm（2.0 Inch）的通孔，主體外徑119mm,長度根據通路數及電流大小確定.

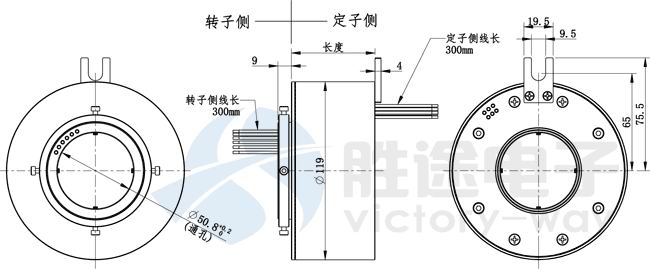

?尺寸

(單位mm)

內徑	50.8
外徑	119
長度	L=31.8+P40+S3.0

注:
P：電源通路數（10A/路）
S：信號環通路（5A/路）

?編碼規則

?性能參數

工作電壓	380V AC/DC
電流	5、10A/路
轉速	250轉/分
絕緣電阻	200M? @500VDC
耐壓	AC 600V @60Hz, 60S
電氣噪音	70毫歐 MAX @5rpm,50milliamps,6V DC
接觸材料	貴金屬
導線規格	鐵氟龍線
工作溫度	-20℃～+80℃
儲藏溫度	-30℃～+90℃

?特點

●尺寸緊湊；	●模塊化設計,通路數可定制；
●信號,功率可同時傳遞；	●微弱信號可傳遞；
●無需維護；

?典型應用

●旋轉平臺；	●包裝機械；
●電纜卷筒；	●干燥、攪拌設備；
●測試設備；	●機器人和旋轉傳感器
●展臺設備	●醫療設備

?可選項

●更高的電壓，電流可選;	●更高轉速;
●更寬的溫度范圍;	●更高的防護級別;
●出線方向可選擇;	●安裝法蘭.
●殼體材料；
